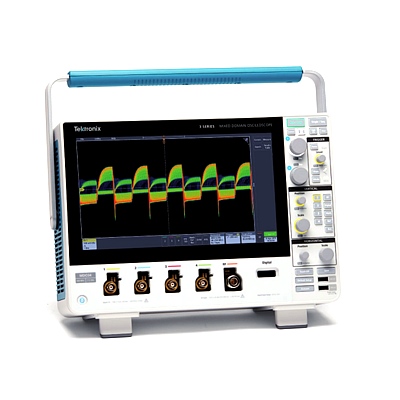

3系列MDO数字示波器技术资料
主要性能指标
1.2条模拟通道和4条模拟通道型号
2.100 MHz, 200 MHz, 350 MHz, 500 MHz. 1 GHz带宽型号
3.带宽可以升级 (最高1 GHz)
4.最高5GS/s采样率
5.所有通道上10M记录长度
6.>280,000 wfm/s最大波形捕获速率
7.标配无源电压探头,3.9 pF容性负载和250 MHz/500 MHz或1 GHz模拟带宽
8.频谱分析仪
频率范围: 9kHz- 1 GHz (标配)或3 GHz (选配)
超宽捕获带宽,最高可达3 GHz
9.任意函数发生器(选配)
13种预先定义的波形类型
50 MHz波形发生
128 k任意波形发生器记录长度
250 MS/s任意波形发生器采样率
10.数字通道(选配)
16条数字通道
所有通道上10M记录长度
121.2 ps定时分辨率
11.串行总线解码、触发和搜索(选配)
串行总线支持12C, SPI, RS- - 232/422/485/UART, USB、2.0, CAN, CAN FD, LIN, FlexRay, MIL- -STD- 1553,ARINC429和音频标准
12.数字电压表/频率计数器 (产品注册后免费)
4位DC,ACRMS和DC+ACRMS电压测量
5位频率测量
典型应用
1.嵌入式设计和物联网
使用3系列MDO在混合信号嵌入式系统上执行系统级调试,并支持各种常用的串行总线,包括当今较常用的串行总线技术,迅速发现和解决问题。
2.功率设计
使用自动功率质量、开关损耗、谐波、纹波、调制和安全作业区测量,在经济的解决方案中提供较广泛的功率探头选择范围,进行可靠的、可重复的电压、电流和功率测量。
3.教育
管理工作台上的多台仪器可能会非常麻烦。3系列MDO体积小(深5.9英寸, 149 mm),在一台仪器中同时融合了模拟测量、数字测量、RF测量及-台信号源。体积小。集成度高,可以帮助您讲授各种电子原理,用来执行更加完善的实验。全面升级能力可以在需求变化时或在预算允许时再增加功能。
4.制造测试和调试
规格和空间限制可能会给车间带来巨大影响。3系列MDO把多台仪器集成到一台小型仪器中,竭尽所能地减少了机架或工作台空间。整合降低了在制造测试或调试站中使用多种不同仪器的相关成本。
5.安装和维护服务
在需要的时间和地点获得适当的仪器至关重要。3系列MDO在一台轻便的 (11.7磅.5.3公斤)便携式仪器中提供了模拟波形、数字逻辑和频谱分析功能,特别适合空间有限、且需要灵活性的应用。
用户界面异常简便易用,让您把重点放在手边的任务.上
设置条-管理关键参数和波形
显示屏底部运行的Settings Bar设置条中有一串标签,里面显示了波形和示波器工作参数。Settings Bar设置条可以直接进入较常用的波形管理任务。您只需轻轻-触,就可以: .
1.打开通道
2.增加数学波形
3.增加参考波形
4.增加总线波形
5.启用16条数字通道MSO
6.启用频谱分析仪
7.启用集成任意波形/函数发生器(AFG)
8.启用集成数字电压表(DVM)
结果条-分析和测量
显示屏右侧的Results Bar结果条可以直接一键进入最 常用的分析工具,比如光标、测量、搜索和总线解码结果表。
Results Bar结果条中显示光标、测量和搜索结果标签,而不会影响任何波形查看区域。为增加波形查看区域,可以随时解除及放回结果条。
只需触击显示屏上关心的项目两下,就可以进入配置菜单。在本例中,触击Channe/标签两下,可以打开通道配置菜单。 只需触击桨单外画的区城,菜卓就会隐去。
全新的触控交互方式

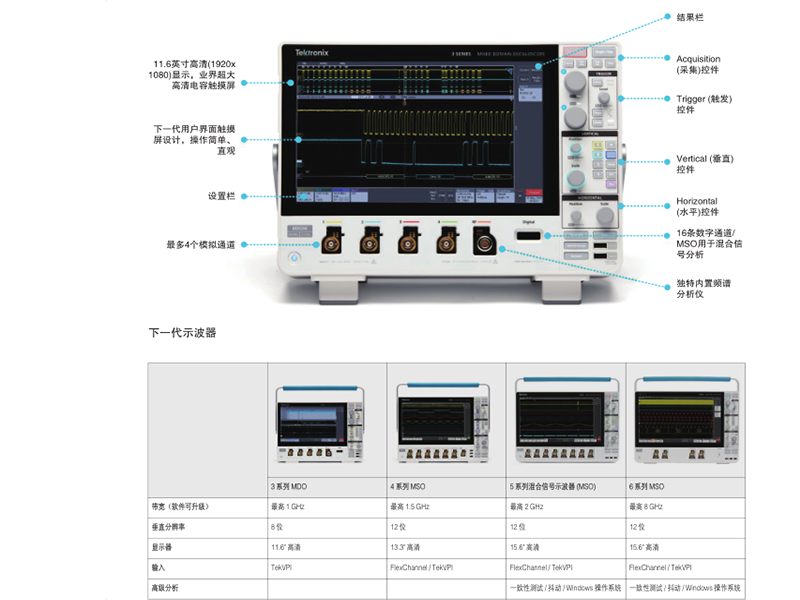

示波器采用触摸屏已有多年时间,但触摸屏的设计体验总是被置后考虑。3系列MDO 11.6"显示器包括容性触摸屏,提供了真正为触控设计的用户界面。
3系列MDO支持您在手机和平板电脑中使用的、希望在触控设备中实现的各种触控操作。
1.左/右或上/下拖动波形,调节水平位置和垂直位置,或卷动缩放视图.
2.使用手势,在水平方向或垂直方向改变标度或进行放大/缩
3.从右滑出,会出现结果条;从上往下滑,会进入显示屏左上角菜单
平滑的、快速响应的前面板控件可以使用熟悉的旋钮和按钮进行调节,可以增加鼠标或键盘作为第三种交互方式
