产品技术资料
优异的指标
输入通道
1.4or 6 FlexChannel" inputs
2.每个FlexChannel提供了:
一个模拟信号，可以显示为波形视图、频谱视图', 或同时两者
使用TLP058逻辑探头时8个数字逻辑输入
带宽(所有模拟通道)
3.200 MHz, 350 MHz, 500 MHz, 1GHz, 1.5GHz (可升级)采样率(所有模拟/数字通道)
4.实时: 6.25 GS/s
记录长度(所有模拟/数字通道)
5.31.25 M点标配(62.5 M点选配升级)
波形捕获率
6.>500,000 个波形/秒
垂直分辨率
7.12位ADC
8.高分辨率模式下高达16位
标准触发类型
9.边沿，脉宽，欠幅脉冲，超时，窗口，逻辑，建立时间和
保持时间，上升下降时间， 并行总线，顺序，可视触发
10.辅助触发 ≤300 Vaus (仅边沿触发)
标准分析
11.光标:波形，V条，H条，V和H条
12.测量:36项
13.FastFrameTM :分段内存采集模式，最大触发速率波形/秒
14.示图:时间趋势、直方图、频谱
15.数学:基本波形代数, FFT,高级公式编辑器
16.搜索: 搜索任何触发标准
选配分析
17.频谱视图:频域分析，独立控制频域和时域
18.功率测量和分析
可选，可升级。
产品注册后免费
要求连接高清显示器(1.920x 1.080分辨率).
选配串行总线触发，解码和分析
19. SPI, I3C, RS-232/422/485/UART, SPMI, CAN, CAN，FD, LIN, FlexRay, SENT, USB 2.0,以太网, I2S, LJ, RJ,TDM, MIL- -STD-1553, ARINC429
任意波形/函数发生器1
20.50MHz波形生成
21.波形类型:任意波形,正弦,方波,脉冲,锯齿波,三角形，DC电平，高斯，洛伦兹，指数上升/下降，Sin(x)/x， 随机噪声，半正弦，心电图
数字电压表
22.4位ACRMS、DC和DC+ACRMS电压测量
触发频率计数器2
23.8位
显示器
24.13.3-inch (338 mm) TFT color
25.高清(1920x 1080)分辨率
26.容性(多触点)触摸屏
连接能力
27.USB2.0主控，USB2.0设备(5端口);LAN
(10/100/1000 Base-T以太网); HDMI 3
e*Scope'
28.使用标准网络浏览器，通过网络连接远程查看和控制示波器
保修
29.标配3年保修
外观尺寸
30.9.8英寸(249mm)高x 17.7英寸(450mm)宽x6.1英寸(155 mm)深
31.重量:<16.8磅(7.6 kg)

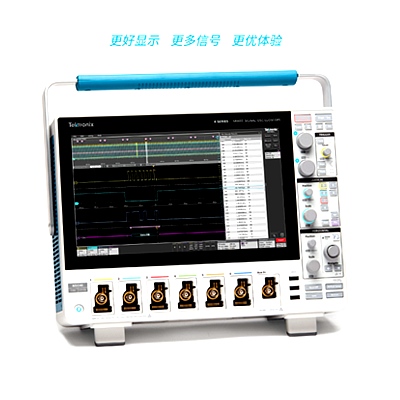

凭借全新手势开合缩放触摸屏用户界面、高清显示器和4个或6个FlexChannel"输入(每条通道可测量1个模拟信号或8个数字信号)，4系列MSO可以随时迎接当今和未来棘手的挑战。它为性能、分析和整体用户体验设立了新的标准。
绝不会因为通道不够而延缓您检验和调试流程!
4系列MSO提供了4通道和6通道型号及13.3英寸高清(1,920x 1,080)显示器，可以更好地查看复杂的系统。许多应用如嵌入式系统、三相电电子器件.汽车电子器件、电源设计和DC到DC功率转换器，都要求观察4个以上的模拟信号，检验和表征器件性能，调试极具挑战性的系统问题。
大多数工程师都记得，他们曾调试过特别难的问题，希望更好地查看系统和状态,但使用的示波器只能提供两条或四条模拟通道。使用第二台示波器非常麻烦，需要对准触发点,很难确定两台显示器之间的定时关系，文档管理也是问题。
您可能认为6通道示波器的价格会比4通道示波器高出50%，那么您会惊喜地发现,我们的6通道示波器只比4通道型号贵~20%。新增的模拟通道可以迅速获得回报，因为您可以按期完成当前项目和未来项目。
开关式电源上的电压测量，显示了其中- 条电源轨道上的纹波电压。
FlexChannel"技术实现了最大的灵活性，拓展了系统查看能力

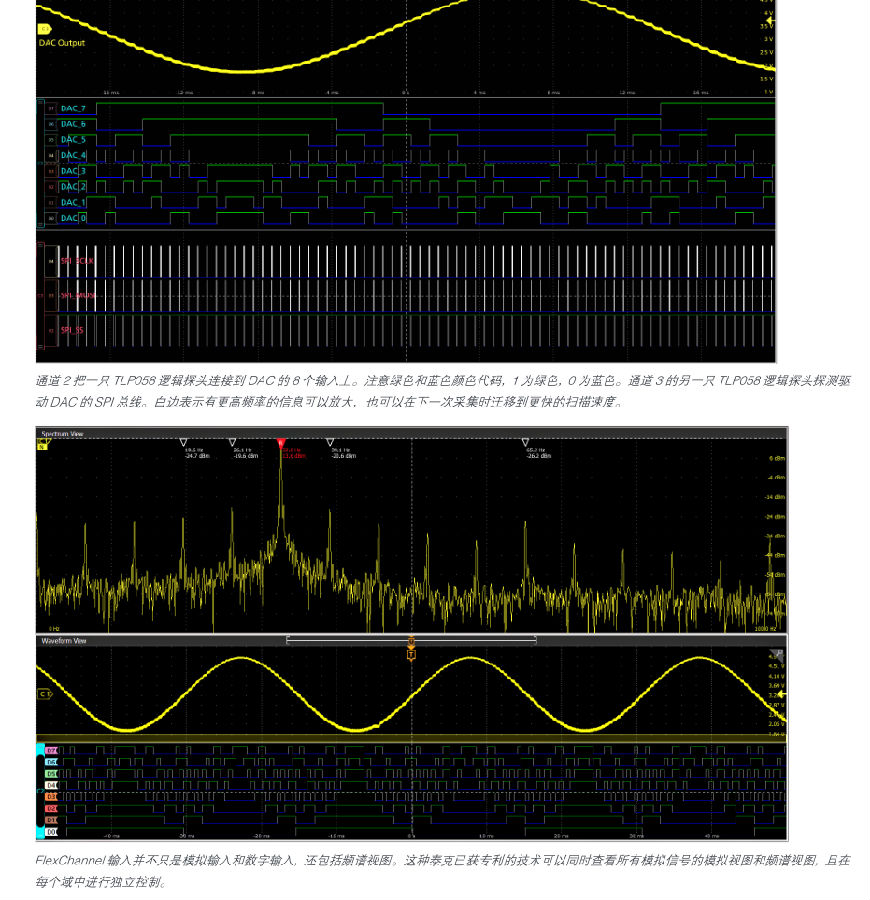

4系列MSO重新界定了混合信号示波器(MSO)的标准。FlexChannel技术可以把每个通道输入作为一条模拟通道、8个数字逻辑输入(使用TLP058逻辑探头)或同时作为模拟视频和频谱视图4每个域使用独立采集控制。异常灵活，配置起来异常方便。
在6 FlexChannel型号中，可以把仪器配置成查看6个模拟信号和0个数字信号。或5个模拟信号和8个数字信号。或4个模拟信号和16个数字信号，3个模拟信号和24个数字信号，依此类推。您只需增加或拔下TLP058逻辑探头，就可以随时改变配置，直到获得适当数量的数字通道。
FlexChanne!.技术实现了较大的灵活性。依据连接的探头类型每个输入可以配置成一条模拟通道或8条数字通道。
而不像上一代MSO要求进行折衷，因此数字通道的采样率要低于模拟通道，或者记录长度要短于模拟通道。4系列MSO为数字通道提供了全新的集成度。数字通道共享同样高的采样率(最高6.25 GS/s)和同样长的记录长度(最高62.5) 点(对模拟通道)。
TLP058提供了8个高性能数字输入。根据需要连接多只TLP058探头,支持最多48条数字通道。
