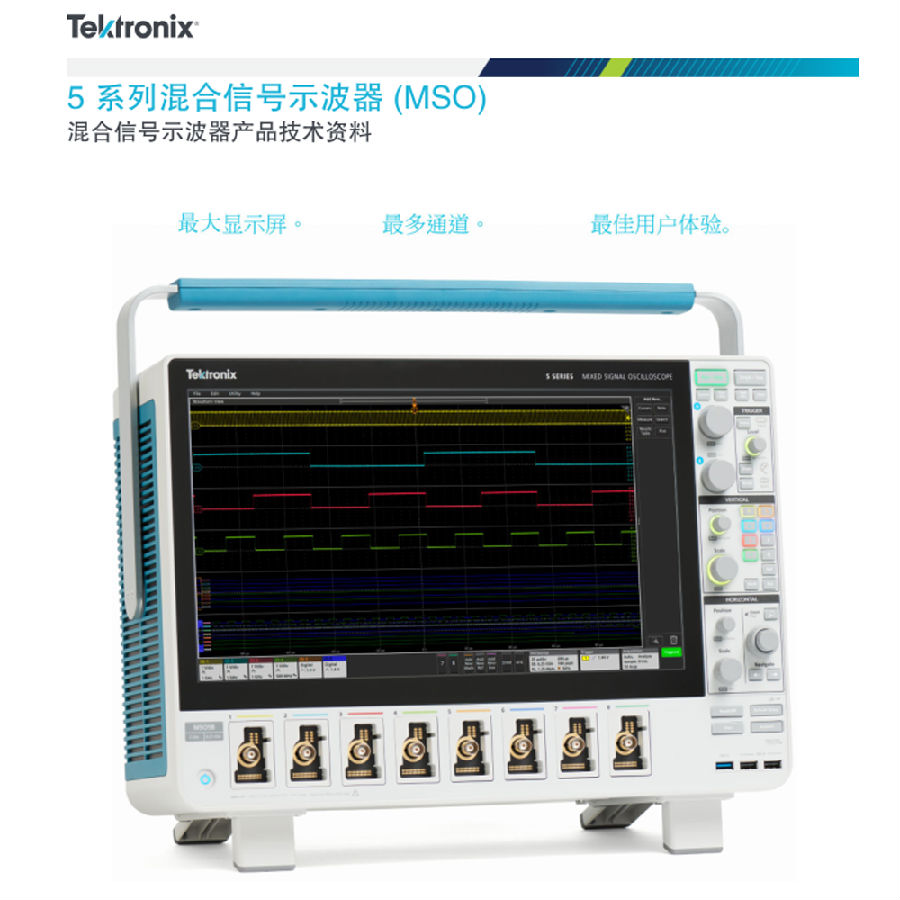

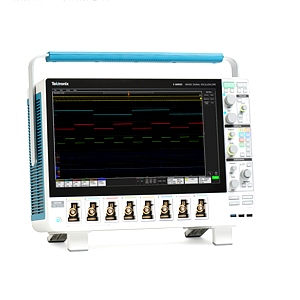

5系列混合信号示波器

        混合信号示波器（简称MSO）。混合信号示波器的名称沿用了惠普（现安捷伦）1996年推出54645d时的原话，当时混合信号单片机正在兴起。惠普对这一推出混合信号示波器的机会持乐观态度。当时惠普的宣传是先做示波器，然后再加逻辑分析功能。

        示波器虽然是一种非常常见的仪器，但混合信号示波器并不普及，再加上示波器独特的复杂性，不能用几句话来概括。除了基于PC的仪器与台式仪器在性能上有明显差异外，四大示波器厂商的产品在性能上也没有绝对的差异。不同的是每个人都有自己的重点。安捷伦增强了6000/7000波形更新率，并提供USB总线触发和解码功能。泰克有可能赶上其他公司。标配验波功能，率先引入422/485触发和解码功能。在4000系列中，它还提供了高端逻辑分析仪的magnivu功能，大大增强了毛刺检测能力。而横河则保持了在录音机方面的优势，配备了历史记录、回放功能，增强了搜索功能，分析能力也赶超了莱克罗伊。莱克罗伊突出了其一致性分析能力，而外部逻辑分析仪模块的性能也很强。它几乎在混合信号示波器中提供了最强的性能和最多的通道，并且是业界唯一一家还提供高带宽示波器逻辑分析选项的制造商。

        下表显示了混合信号示波器主要参数的比较。由于制造商数据的侧重点不同，许多参数或指标没有明确给出。如果您关心的参数没有在对照表中给出，请直接与厂家联系，获取详细可靠的信息。应注意的是，制造商的宣传材料中对最大取样率和最深储存深度有一定的限制。例如，最大采样率通常在单采样模式或交织模式下给出。波形更新率也与存储深度和示波器设置密切相关。此外，还应区分最大触发率和实时波形更新率的概念。
