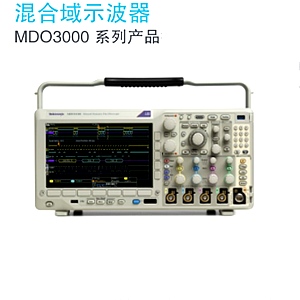

混合域示波器MDO3000

混合域示波器MDO3000

示波器是观察波形随时间变化的仪器。本质上,它是一种时域测量仪器。自第一台示波器诞生以来,示波器的性能、功能和外观都发生了翻天覆地的变化,但它始终是一种时域测量仪

发送询盘
产品详情

        示波器是观察波形随时间变化的仪器。本质上,它是一种时域测量仪器。自第一台示波器诞生以来,示波器的性能、功能和外观都发生了翻天覆地的变化,但它始终是一种时域测量仪器。直到2011年8月31日,示波器的发明者泰克公司(Tektronix)推出了世界上第一款集成示波器和频谱分析仪的创新新型仪器。泰克公司将这种新型示波器命名为混合域示波器,它可以帮助工程师捕获与时间相关的模拟、数字和射频信号,从而获得完整的系统级观测,帮助工程师快速解决复杂的设计问题。

        实现系统全面可视化的独特优势

        Mdo3000混合域示波器系列是世界上第一个结合频谱分析仪功能的示波器。它提供了一个独特的工具集,可以帮助工程师节省数天甚至数周的调试时间。

        Mdo3000远远超出了传统频谱分析仪的功能,允许用户在4个模拟、16个数字和1个射频通道上捕获与时间相关的模拟、数字和射频信号,并提供≥ 所有中心频率为1GHz,比典型频谱分析仪高100倍。由于实现了时间相关的多域显示,工程师可以进行精确的定时测量,以了解时域中指令/控制事件之间的延迟以及频域中由延迟引起的变化。另外,由于mdo3000能够提供时域和频域时变的完整系统级观测,因此比以往任何时候都更容易发现由间歇性EMI噪声和元件状态引起的EMI噪声,这是其他测试设备所无法比拟的。

        Mdo3000混合域示波器主要用于帮助工程师捕获与时间相关的模拟、数字和射频信号,获得完整的系统级观测值,帮助他们快速解决复杂的设计问题。

        在另一个行业计划中,mdo3000允许工程师在长时间采集中随时观察信号的射频频谱,以了解频谱随时间或组件状态的变化。通过在时域采集中充分应用独特的、正在申请专利的频谱时间技术,工程师可以在采集过程中随时观察射频频谱,同时观察模拟、数字和/或解码的总线状况。同样,射频时域轨迹可以反映射频输入信号的幅度、频率或相位随时间的变化。这使得更容易描述与其他系统组件和活动相关的FM、设置时间和RF事件时间。射频时域跟踪与模拟、数字和串/并行总线解码波形显示在同一窗口中,可实时观察设备的工作状态。

        除了标准射频功率电平触发器外,可选模块还支持基于射频功率电平的其他触发器类型,使客户能够进一步隔离射频事件。用户可以根据特定的脉冲宽度触发,或寻找超时事件或欠幅脉冲,甚至可以将射频输入与模拟和数字通道一起定义为逻辑模式。Mdo3000允许根据用户设置的任何条件触发,而不受模拟、数字、射频或信号的任何组合的影响。这也是业内首创。
